多工位熱壓成型機
Copyright INTODESIGN all rights reserved.
案例背景介紹：
本次分享的工業設計實戰案例是意途工業設計團隊伙伴在2017年為凹凸機械提供的一款多工位熱壓成型機的工業設計。
當時該設備市場上，主要有國外的KIEFEL等為代表的進行過外觀設計的機型，以及國內以功能性粗放型罩殼為主的機型。在技術指標方面，與國外一流設備存在一定差距，與國內同行間差距并不明顯；在市場營銷方面，國內同行間內卷比較嚴重，優勢并不明顯。因此客戶希望通過工業設計理念的引入，對設備進行一次升級改造，以期增強市場競爭力，獲得更大的市場空間。
設備情況：
設備原始具有簡單的功能性罩殼，外形以方正為主，主體為方管焊接的框架式結構，為便于運輸?shù)目紤]中間有對接法蘭；左側配置了輔機輸料架，右側為出料口及人工理料平臺；背面為電柜、氣柜及傳動側；中間為主機加工區域：依次為加熱、壓合成型、分離去邊、廢邊回收、成品等；主機部分具有高溫、設備擠壓傷害等風險因素，同時該區域?yàn)楣と苏{(diào)試、操作及維護比較頻繁的區域，需要能比較方便的查看設備內部運行狀態、快速干預。
設計前的原型機
設計策略
意途工業設計的伙伴們拿到該項目需求后，綜合分析了國內外熱壓成型機的行業現狀，與凹凸機械的管理層進行了充分溝通，最終確定了以領先國內同行、比肩國外一流廠商的的高性價比的市場策略，同時確定了以“人性化”、“辨識度”、“科技簡約”“工藝性”四個關鍵詞為設計目標展開設計。
頭腦風暴 -創意概念草圖
通過與凹凸機械管理層的初步方向性、理念的溝通，意途工業設計團隊從20多款外觀設計概念草圖中選擇了三款造型簡約、兼具品牌辨識度的方案進行外觀的三維建模模擬及展示。

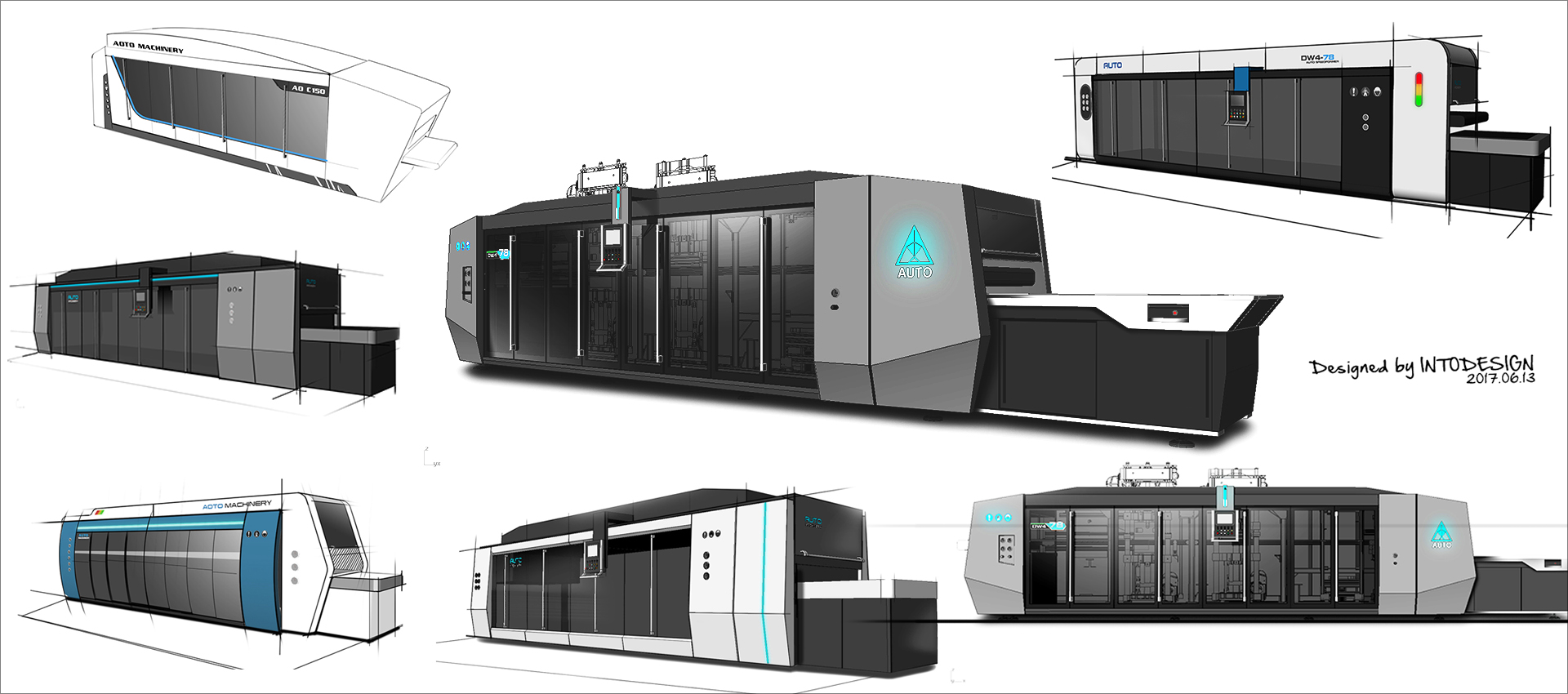

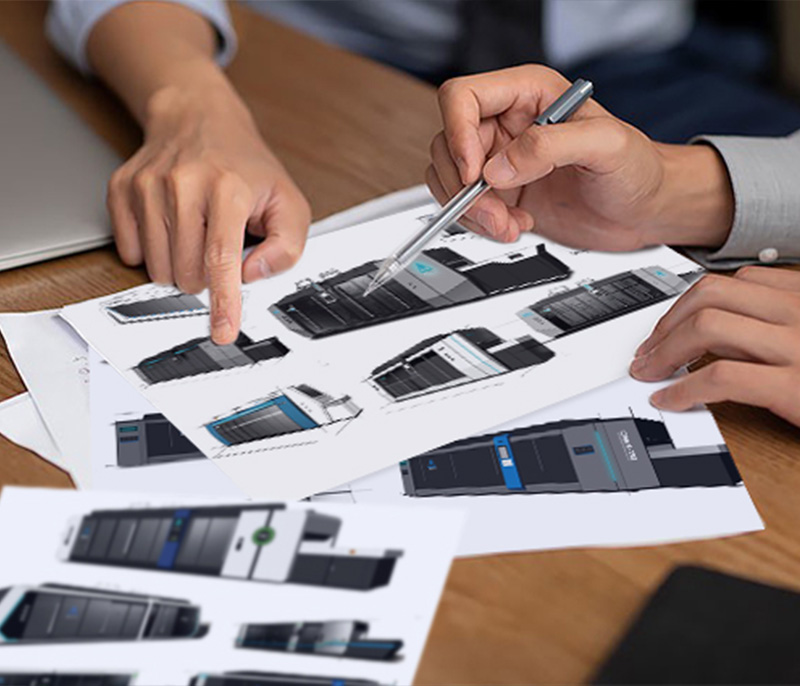

創意草案
三維建模及細節完善
意途工業設計的伙伴根據選定的外觀設計草案，結合設備的骨架圖進行1:1外觀建模及渲染，對設備外觀設計的細節進一步完善，并制作方案提案文件準備提交客戶進行外觀設計方案的評審。

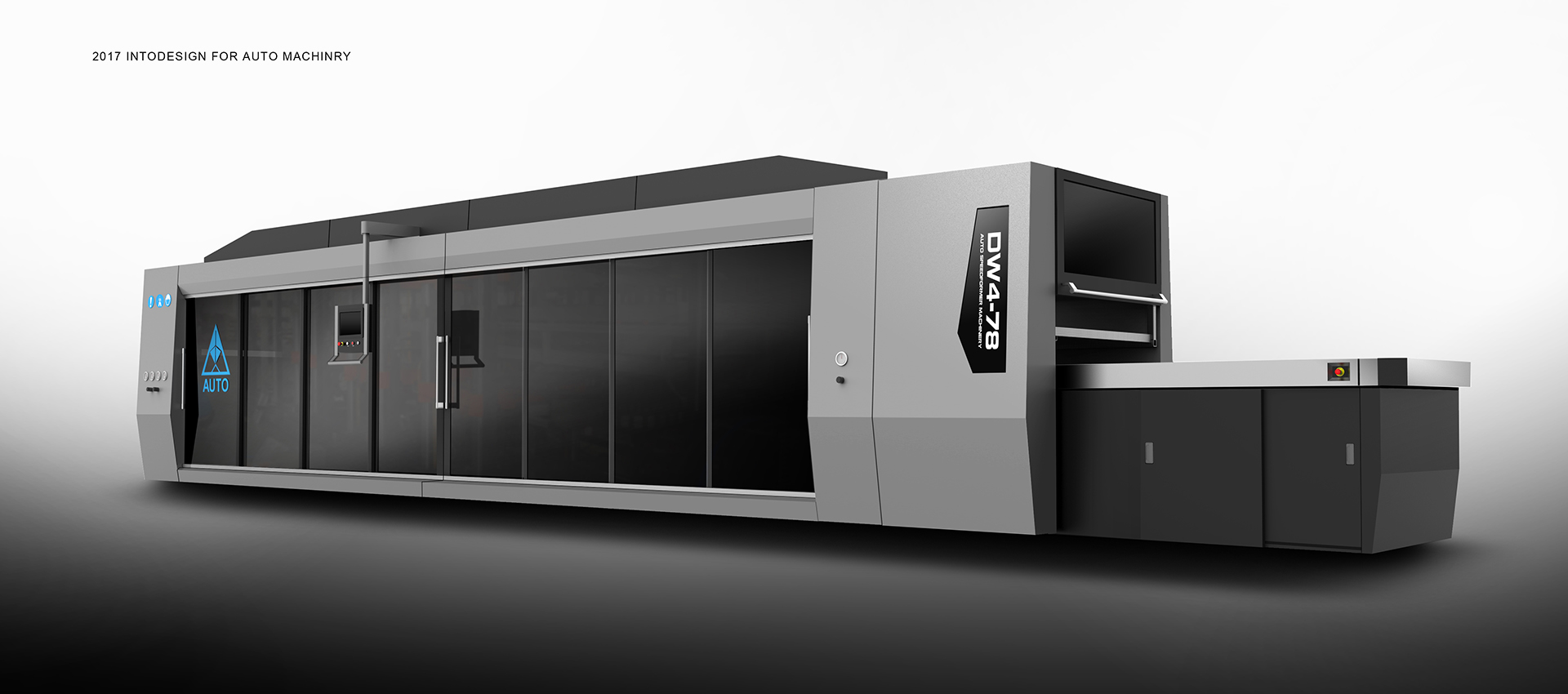

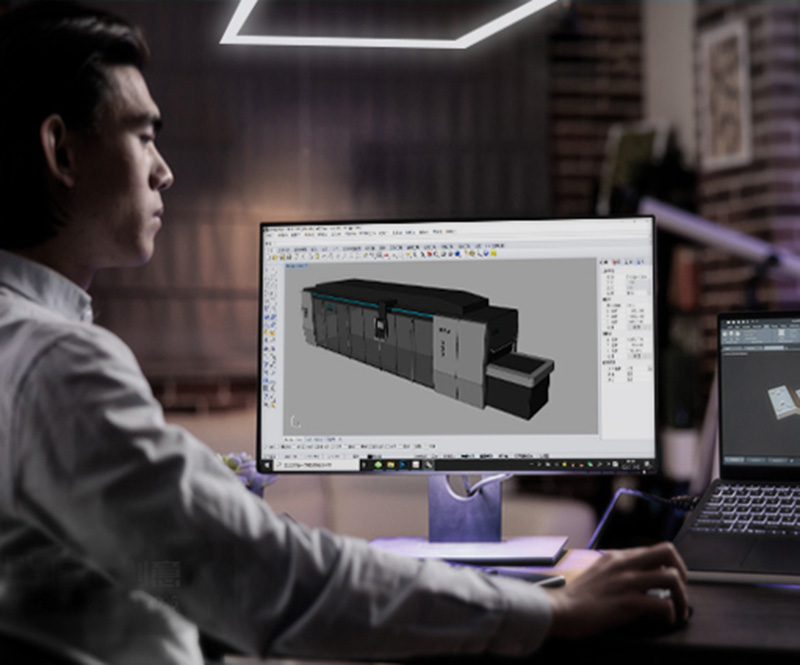

三維建模

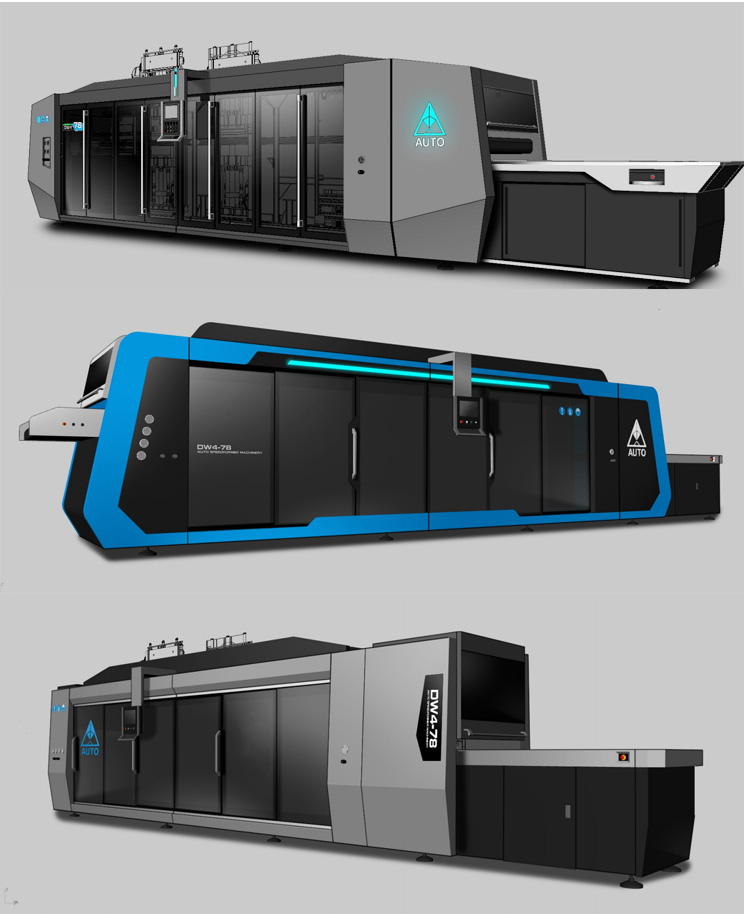

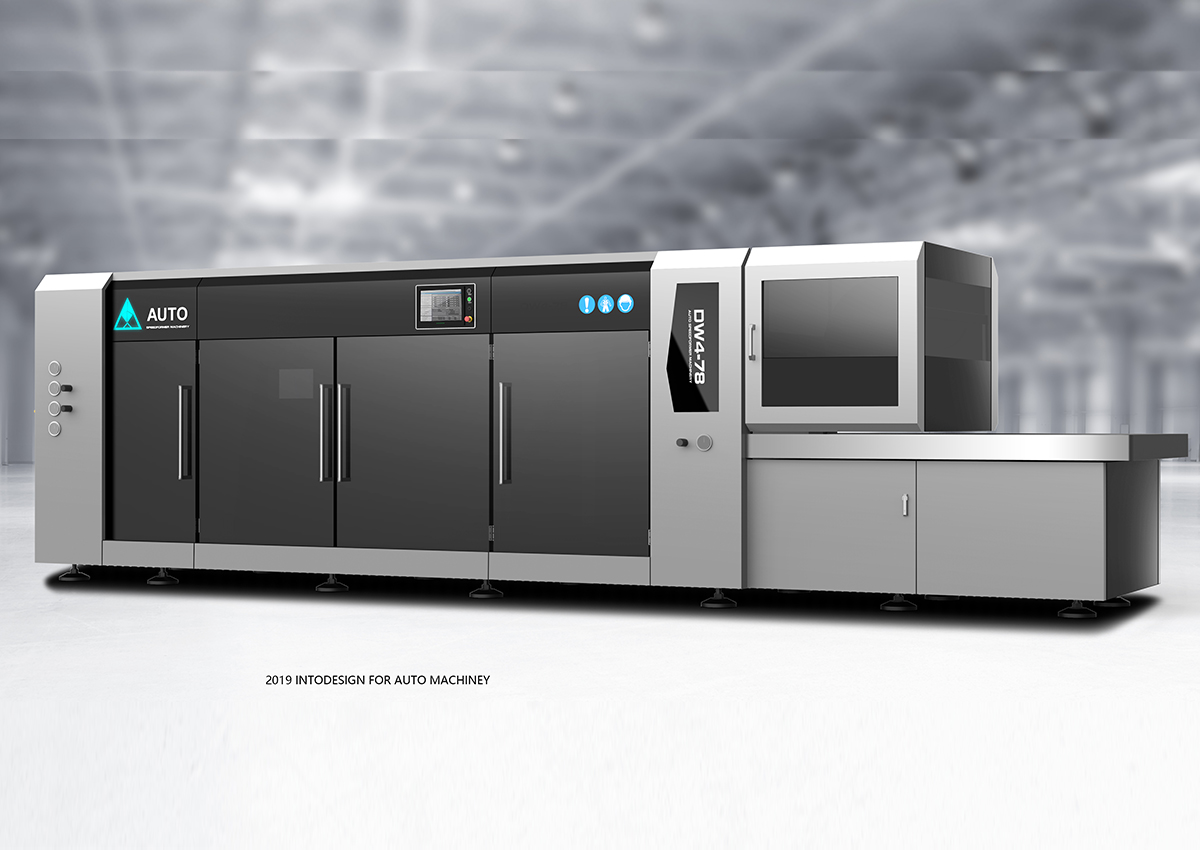

提交外觀設計方案進行評審
外觀設計定案
通過雙方再次溝通評審，確定方案的最終樣式、細節、材質及工藝，并制作最終效果圖進行交付確認。
最終定案的方案以操作側為主、以傳動側為輔進行布局，主機與理料平臺一體化設計，對不需要經常操作的頭尾兩端、頂部液壓站等采用了鈑金包覆式設計，對加熱、壓合成型等經常操作且需要可視的區域采用了淺灰透明的鋼化玻璃+不銹鋼型材的大推拉門方式，滿足人近處可視及便利化操作的同時，對設備內部復雜的結構具有一定的遮擋作用，使設備視覺上更加簡潔；頂部操作箱設計為可以從頭到位可以滑動的方式，同時自身具備180度可旋轉的功能，滿足工人任一工位操作的便利性需求；
整體偏向北歐簡約風格，顏色以淺灰+深灰為主，以企業LOGO的藍色為點綴，外形上上以大斜面和直線為造型為主，淺灰色的鈑金+鋼化玻璃的搭配，結合發光標識的元素，視覺層次豐富，整體穩重、通透，又不缺乏現代科技感。

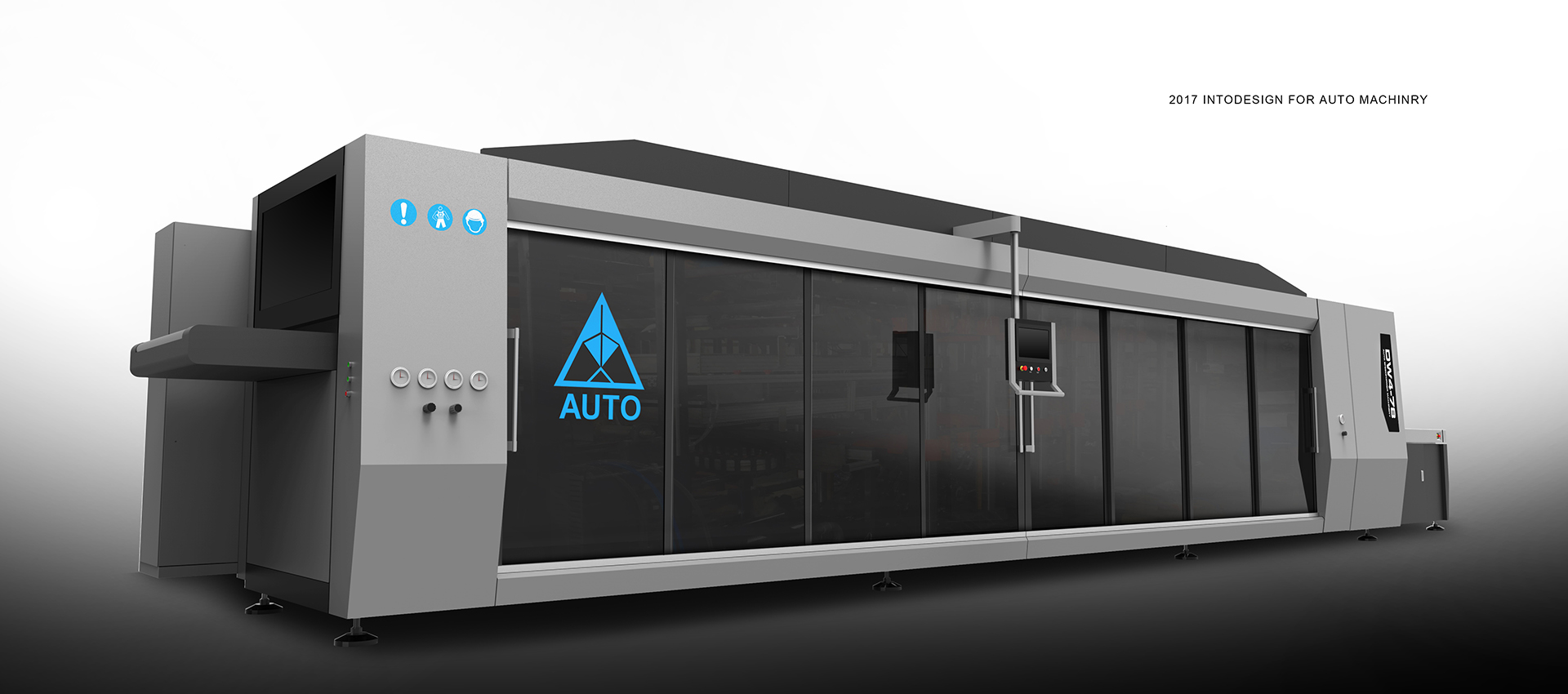

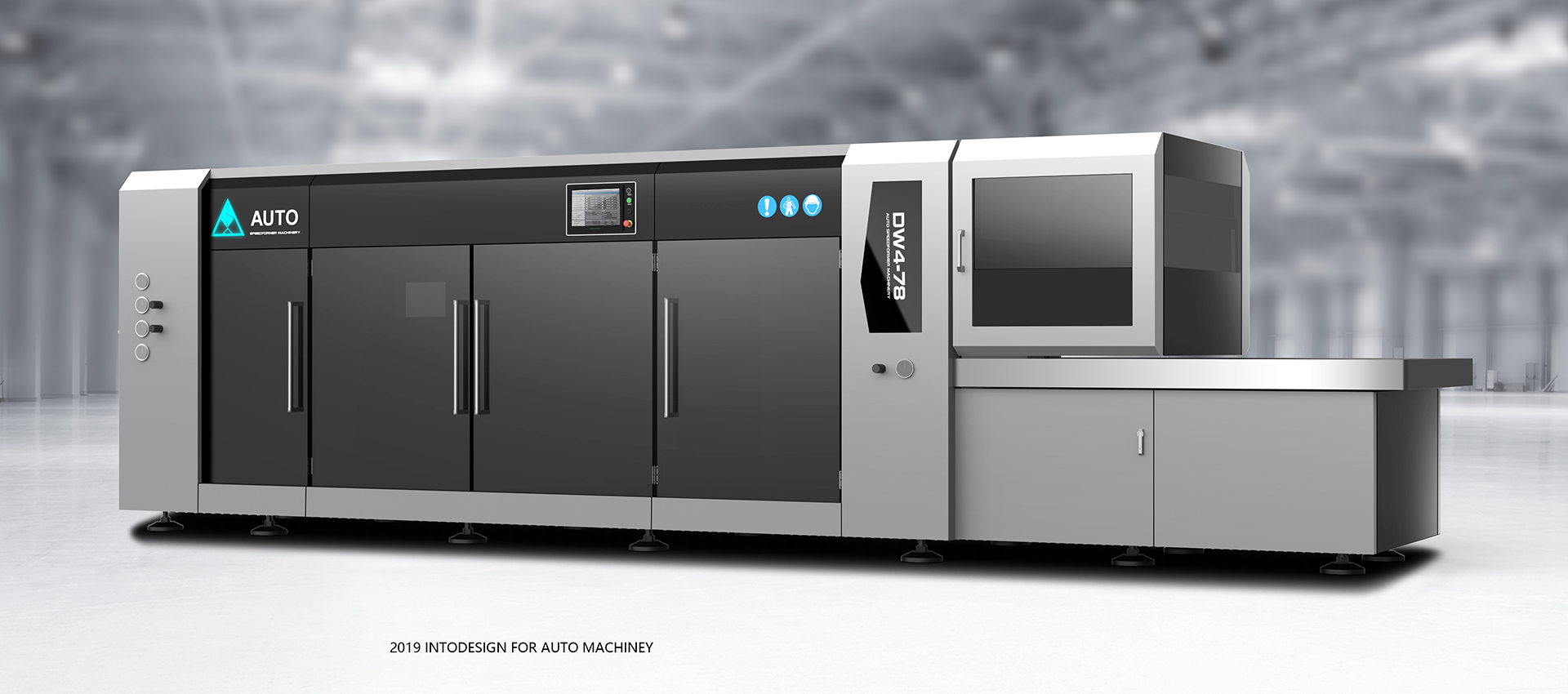

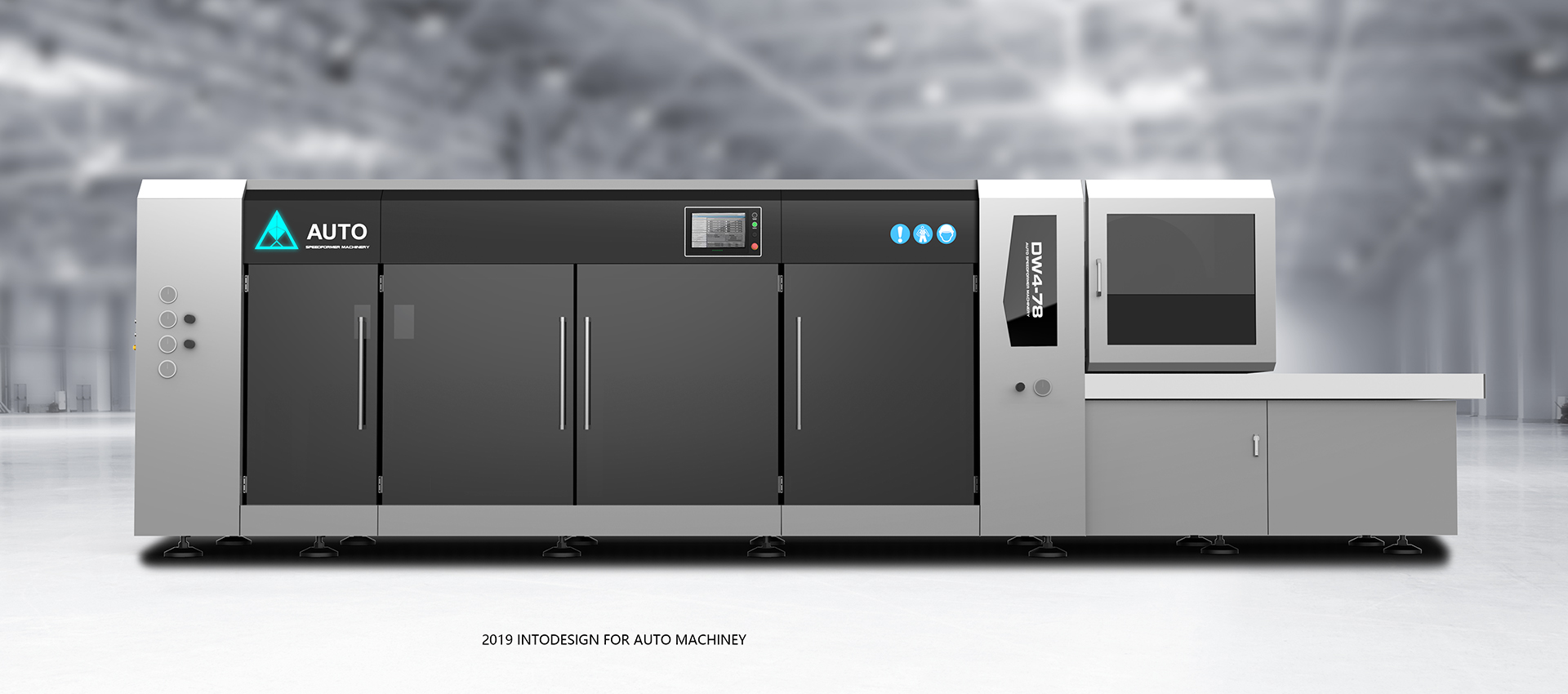

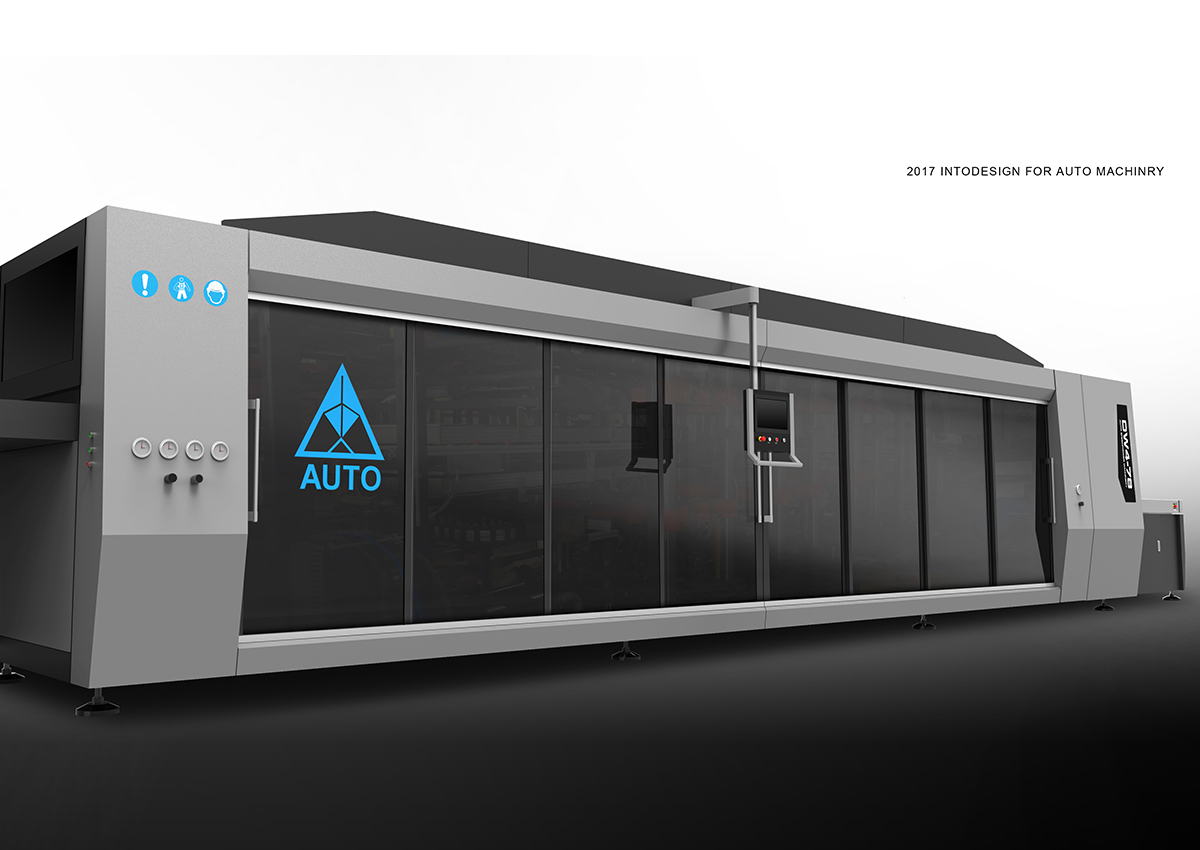

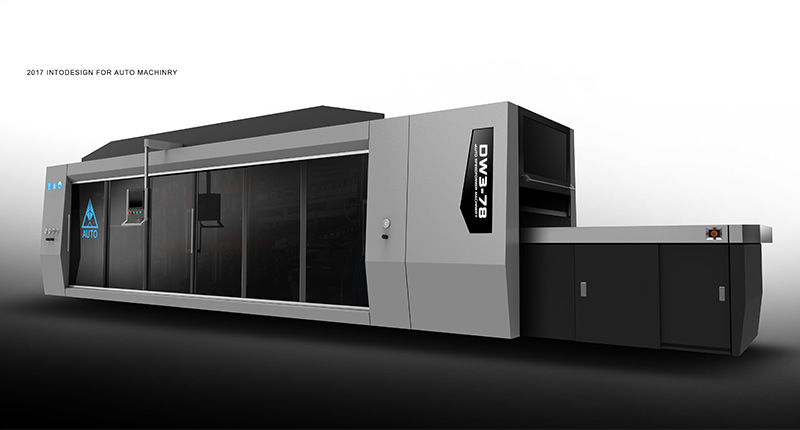

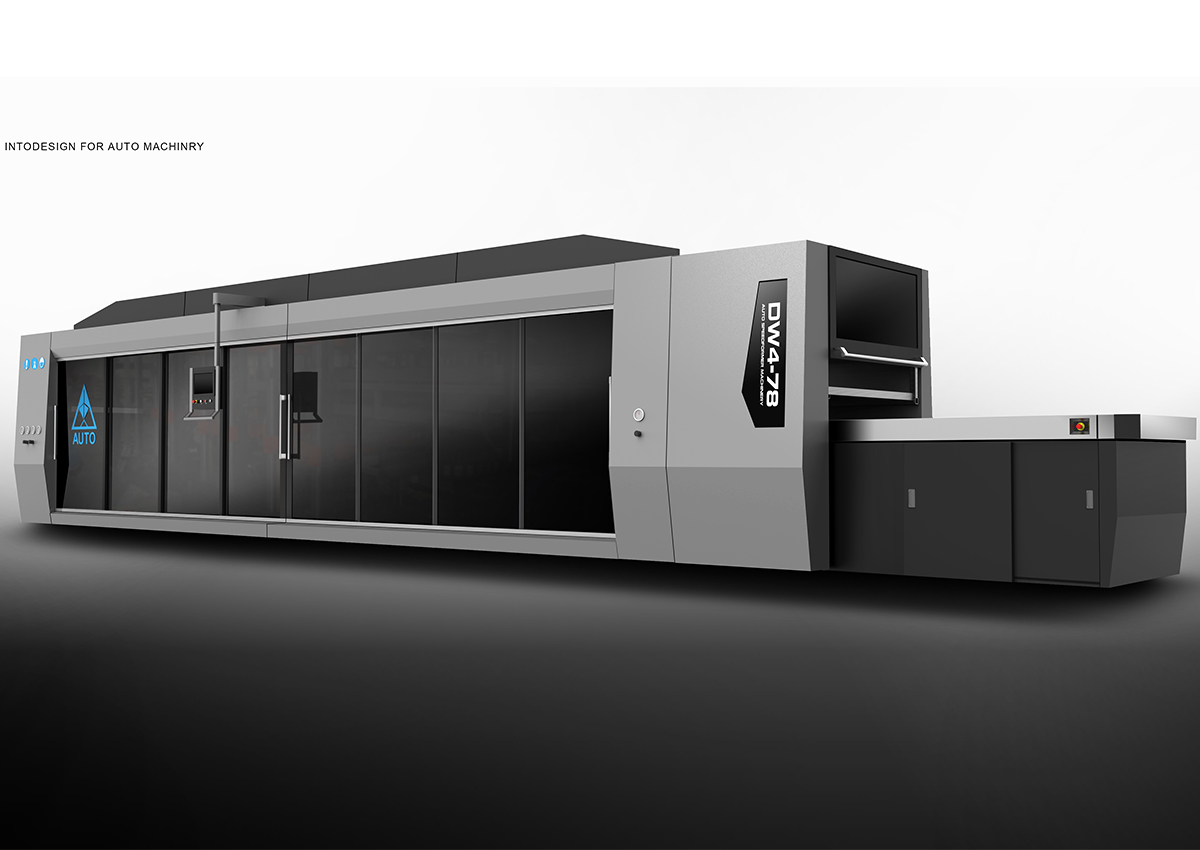

定案效果圖
鈑金結構設計
根據最終方案，結合設備的骨架文件、功能細節，對推拉門、維修門、控制箱、鈑金罩殼、線路布局方式等進行詳細的結構設計，并與客戶機架進行詳細對接確認后形成最終生產加工文件。
由意途工業設計的技術總監、創意總監一起審核后交付客戶進行最終的樣機加工和裝配測試。
結構設計三維圖
樣機制造與生產
工廠拿到加工生產用的文件后，進行鈑金及零部件的生產制造、安裝、測試，直到符合預期設計要求為止。在此過程中，客戶也會對樣機的整個過程和結果進行評審、反饋及驗收；意途工業設計團隊的項目負責人也需要對樣機加工及裝配的過程進行技術支持及問題匯總，并對暴露出的問題進行逐一優化，形成最終的批量生產文件交付客戶，用于后期的批量加工使用。
至此，這款多工位熱壓成型機的工業設計就圓滿完成了。整體達到了“人性化”、“辨識度”、“科技簡約”“工藝性”的預期設計要求，后期市場的火熱和客戶的反饋也證明了本次工業設計是成功的。

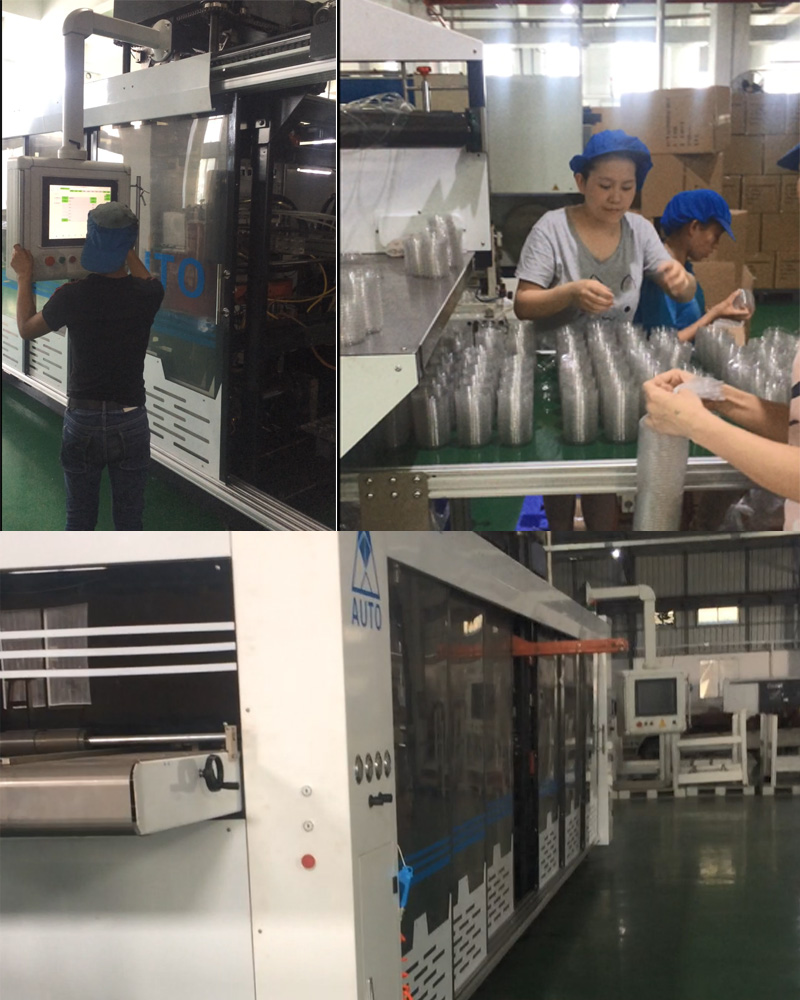

實物樣機
